1. 功率型負荷-溫度特性曲線
2. 功率型NTC熱敏電阻器在電路中抑制浪涌電流示意圖：

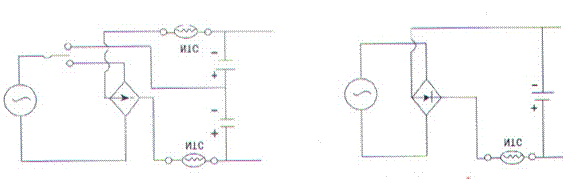

3. 功率型NTC熱敏電阻器典型的應用線路:
4. 功率型NTC熱敏電阻器的選用原則：
1） 電阻器的最大工作電流>實際電源回路的工作電流
2） 功率型電阻器的標稱電阻值R為：
式中E為線路電壓， Im為浪涌電流
對于轉換電源、逆變電源、開關電源、UPS電源Im=100倍工作電流
對于燈絲、加熱器等回路 Im=30倍工作電流
3）B值越大，殘余電阻越小，工作時溫升越小。
4）一般說，時間常數與耗散系數的乘積愈大，則表示電阻器的熱容量愈大，電阻器抑制浪涌電流的能力愈強。
